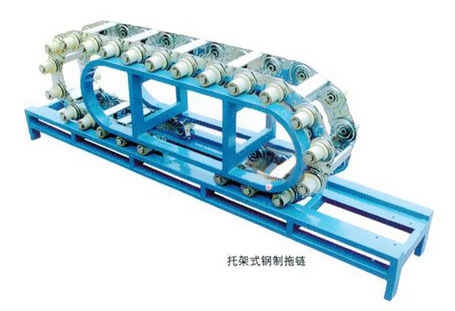

TL鋼鋁拖鏈

橋式鋼鋁拖鏈橋式鋼鋁拖鏈規格定做橋式鋼鋁拖鏈廠家

Product description:
在線訂購

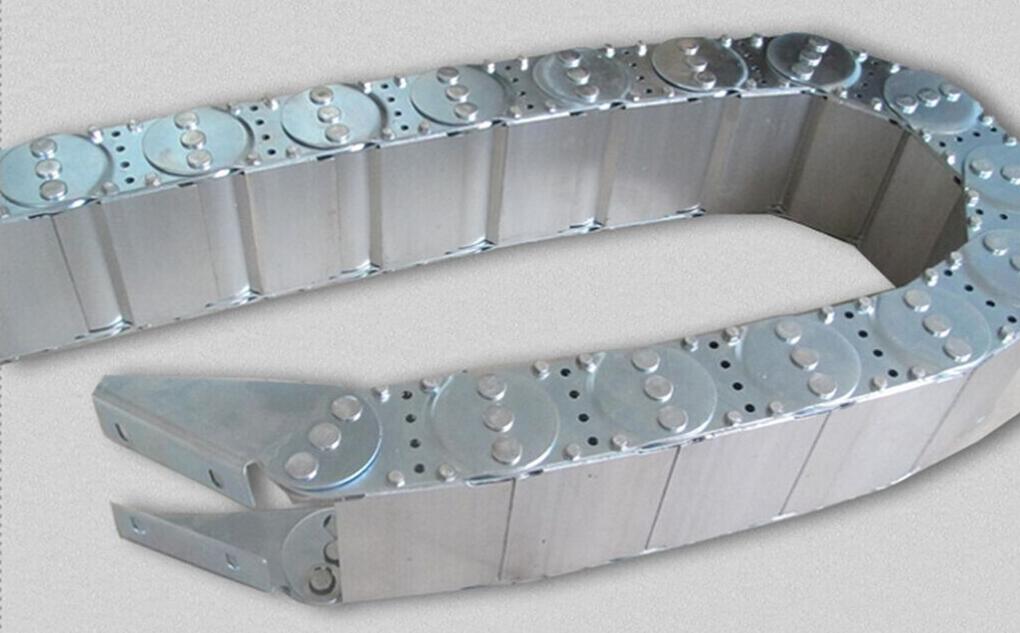

鋼鋁拖鏈的主體是由鏈板(采用優質鋼板經淬火后再拋光鍍鉻/鍍鋅/噴塑處理)、支撐板(擠拉鋁合金)、軸銷(合金鋼)等部件組成.使電纜或橡膠管與拖鏈之間不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，該產品鋼性好，不變形.安裝方便，使用可靠，易拆裝，不下垂.由于本產品外形精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。

橋式鋼鋁拖鏈規格：

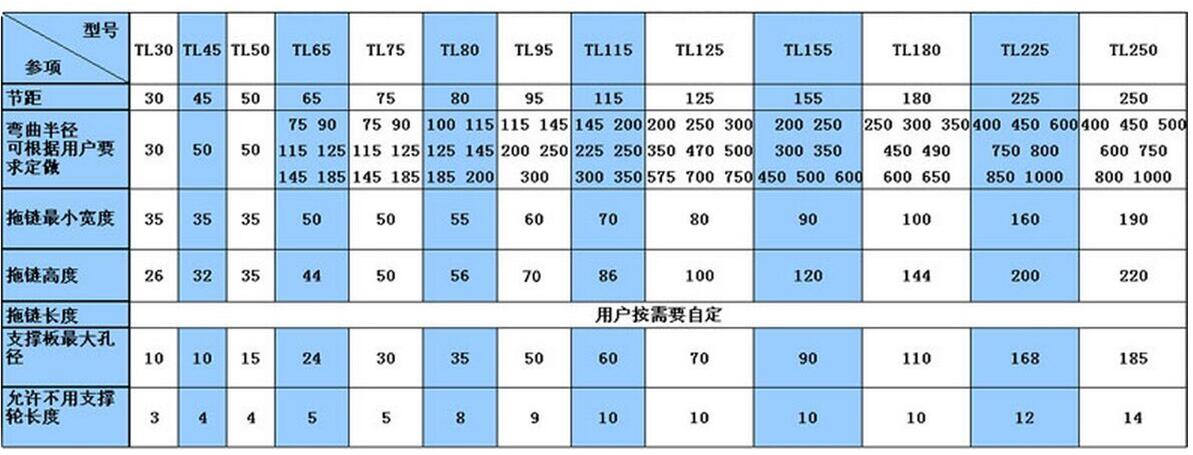

有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。

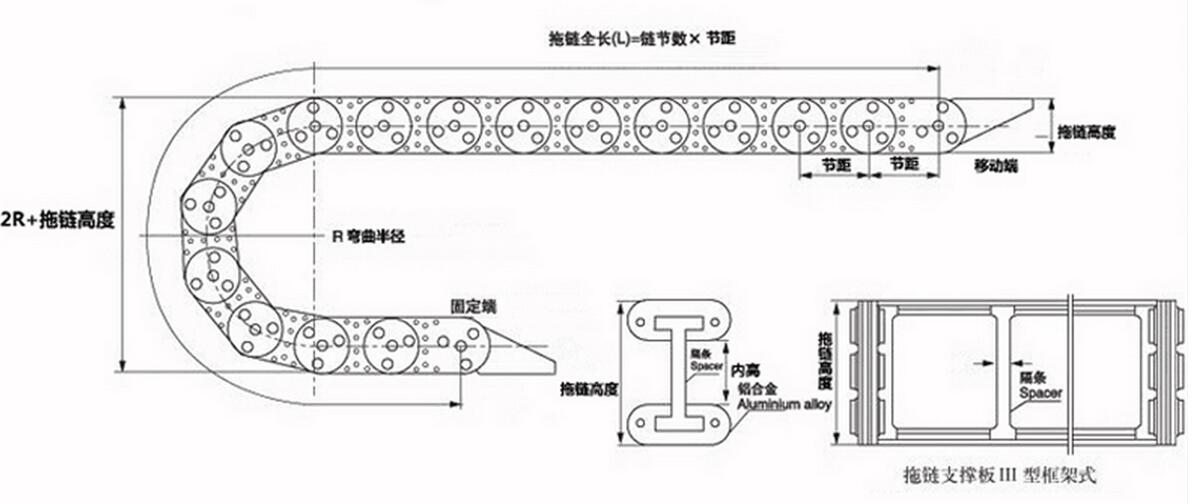

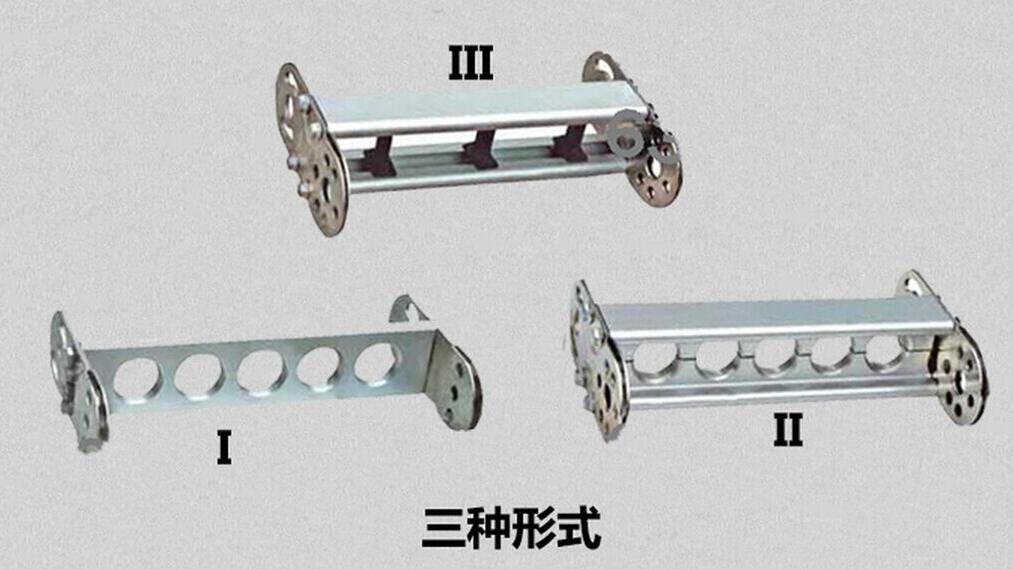

橋式鋼鋁拖鏈有三種支撐板形式。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式

鋼鋁拖鏈特點：
鋼鋁拖鏈適用于所有的傳動方式，可隨意加長和縮短。TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等．此外，可通過改變銷軸獲得改變彎曲半徑。
應用范圍：

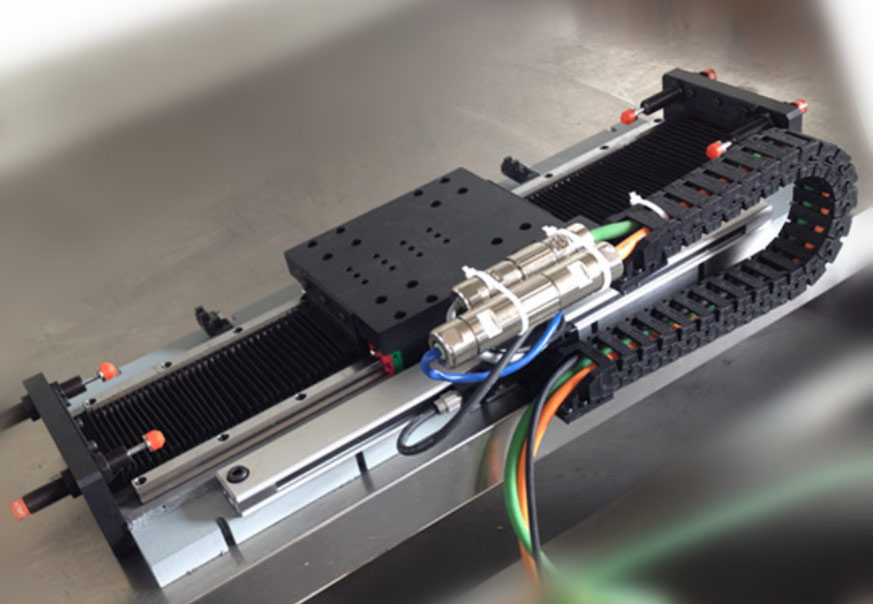

鋼鋁拖鏈一般應用在機床等機械的電纜、油管、氣管、水管、風管上，對電纜、油管、氣管、水管、風管起牽引和保護作用。按連接板和樣式分為幾個類別，每個類品又有多個型號！鋼鋁拖鏈（不銹鋼鋁拖鏈、全自動鋼鋁拖鏈、新型鋼鋁拖鏈、半封閉鋼鋁拖鏈)

鋼鋁拖鏈?zhǔn)褂米⒁馐马?xiàng)：
1.TLG和TL型鋼制拖鏈其使用行程長達40米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑.
2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm,孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜直徑?jīng)Q定的.
3.機床做大限度運轉時，如鋼制拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

橋式鋼鋁拖鏈選型標準：

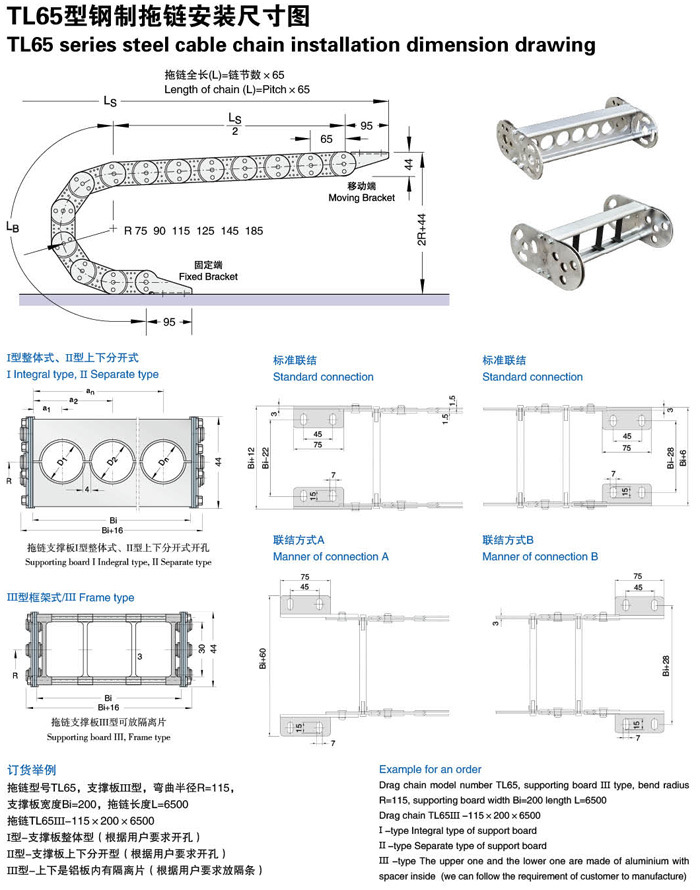

1、根據支撐板孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
3）安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈?zhǔn)褂脠龊鲜芟拗茥l件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

品牌	金福隆	型號	ON-16	貨號	03
材質	鋼鋁	適用機床	車床	負載能力	130
負載重量	154	不支撐長度	212（mm）	矩形孔徑	20（mm）
支撐板最大孔徑	2145（mm）	是否庫存	是	是否批發	是

品牌	金福隆	型號	鋼鋁拖鏈	貨號	咨詢客服
材質	鋼鋁碳鋼	適用機床	皆可	負載能力	180
負載重量	180	不支撐長度	5000（mm）	矩形孔徑	450（mm）
支撐板最大孔徑	95（mm）	是否庫存	是	是否批發	是
